Монтаж изоляции конструкций из металла

Несущие конструкции из металла нагреваются достаточно быстро и уже через 15-45 минут пожара могут не выдержать нагрузки и разрушиться. Предел огнестойкости таких конструкций зависят от толщины металла и напряжения. Несмотря на то, что в нормативных документах прописан предел огнестойкости до 240 минут, фактически он составляет от 5 до 50 минут. Для того чтобы металлоконструкция дольше могла сохранять свою несущую способность, необходимо создать на поверхности металла теплоизолирующий экран, защищающий от высоких температур и прямого воздействия огня.

Область применения: Металлические конструкции (в том числе несущие) различного типа в промышленном и гражданском строительстве.

Тип объекта: металлические конструкции.

Предел огнестойкости: от 30 до 240 минут. Требуемый для данной металлической конструкции предел огнестойкости достигается посредством подбора соответствующей толщины Плит ТЕХНО ОЗМ в зависимости от приведенной толщины металла (при нормативном значении критической температуры 500 °С по НПБ 263-97). Приведенная толщина металла необходима для представления сложной геометрии двухмерной конструкции в одном измерении. Она вычисляется по формуле: δпр = F/П, где F — площадь поперечного сечения металлической конструкции, мм2; П — обогреваемая часть периметра конструкции.

Состав системы:

  1. Стальная несущая конструкция.
  2. Плита ТЕХНО ОЗМ.
  3. Клей Ceresit CT 190.
  4. Стальные гвозди (для временной фиксации).
  5. Стеклотканевая сетка.
  6. Базовый армирующий слой.
  7. Декоративная минеральная штукатурка.
  8. Защитно-декоративное покрытие или гипсокартон (для нефольгированного материала).

Преимущества системы:

  • предел огнестойкости системы – от 30 до 240 мин.;
  • возможность расчета толщины материала от приведенной толщины металла и требуемого предела огнестойкости;
  • возможность использования различных типов отделки (оштукатуривание, покраска структурным покрытием, обшивка гипсокартоном или профлистом);
  • простота монтажа;
  • уменьшение тепловых потерь или нежелательного нагрева при нормальной эксплуатации конструкций, а также тепловых колебаний;
  • исключается возможность коррозии металла под изоляцией;
  • низкий вес огнезащиты;
  • длительный срок хранения у плиты;
  • срок службы системы свыше 50 лет (примерно в среднем как гражданского или промышленного здания).

Необходимые материалы и средства индивидуальной защиты:

  • Пила.
  • Нож.
  • Рулетка.
  • Шпатель.
  • Ведро.
  • Дрель или перфоратор.
  • Насадка-миксер.
  • Стальные гвозди.
  • Очки, респиратор, перчатки.
  • Плита.
  • Клей.

Обратите внимание!

  • При работе с клеем следует надевать перчатки. Остатки свежего клея с кожи и одежды смываются водой сразу, т. к. засохшие остатки могут быть удалены только механическим способом. Не допускать попадания раствора в глаза, а при попадании — сразу промыть их водой и при необходимости обратиться к врачу.
  • Оборудование и инструменты сразу после работы следует замочить в воде или вымыть тщательно с водой.
    Перед нанесением клеевого состава необходимо загрунтовать плиты из каменной ваты тонким слоем того же самого состава.

Монтаж

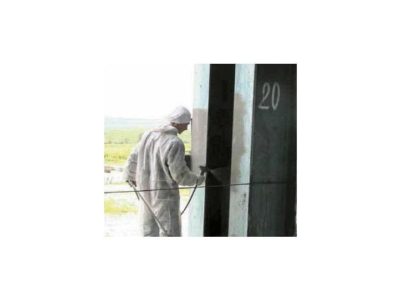

  1. Подготовка поверхности. Стальная поверхность должна быть сухой и очищенной от грязи, пыли и масла. При необходимости, поверхность можно обезжирить спиртом или другом раствором и огрунтовать антикоррозийным грунтом.

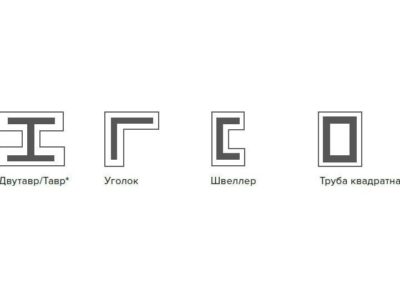

  2. Определить схему установки плит (Двутавр / Тавр; Уголок; Швеллер; Труба квадратная).

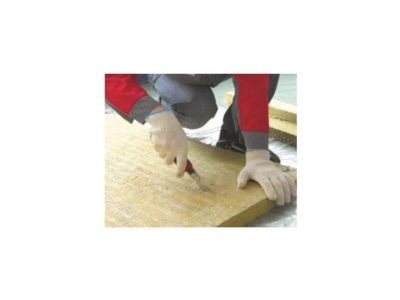

  3. Раскрой минераловых плит. Необходимо провести замер стальной конструкции и с помощью ножа вырезать необходимые размеры плиты.

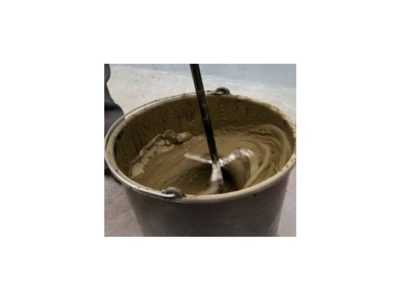

  4. Подготовка клеевой смеси. Клеевую смесь необходимо развести с водой согласно инструкции производителя. Затем, готовую смесь необходимо размешивать непрерывно в течение 2-3 минут. Температура применения клея должна быть выше + 5 °С. Время высыхания клея, в зависимости от температуры воздуха и уровня влажности, может составлять от 3 до 12 часов.

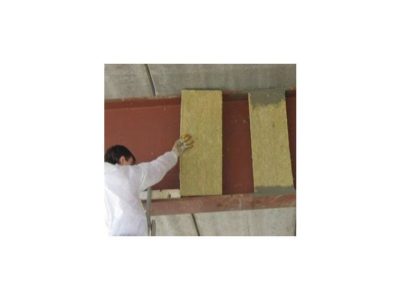

  5. Подготовка дополнительных монтажных элементов. Для монтажа огнезащитной композиции на металлоконструкции сложной геометрической конструкции необходимо подготовить вставки из минеральной ваты размером не менее 100 мм по ширине и 30 мм по толщине. Вставки устанавливаются таким образом, чтобы стыки основных плит приходились на вставки, при этом шаг установки составлял не более 600 мм по оси.
    Вставки устанавливаются враспор, с выступом за концы фланца на 1–3 мм. Крепление вставок осуществляется при помощи клеевой смеси, которая наносится на боковые стороны вставок, толщиной не менее 2 мм.

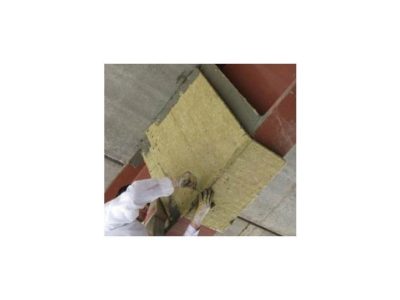

  6. Монтаж огнезащитных плит. После высыхания клея, основной слой огнезащитного покрытия крепится с помощью клеевой смеси и гвоздей. Клей наносится на плиту при помощи шпателя в местах, где будет происходить контакт плиты с поверхностью металлоконструкции, вставками из минеральной ваты и прилегающими плитами. Толщина клеевого слоя должна составлять не менее 2 мм. Все стыки огнезащитных плит из каменной ваты дополнительно промазываются клеевым составом. Плиты дополнительно фиксируются гвоздями, для предотвращения сползания плиты во время высыхания клея. Длина гвоздя должна быть в два раза больше толщины применяемого материала. Гвозди устанавливаются с шагом 200 мм, но не менее 3 шт. на вставку. После полного высыхания клея гвозди могут быть удалены или замазаны клеевым раствором, с целью предотвращения образования ржавчины на поверхности шляпки гвоздя в процессе эксплуатации.

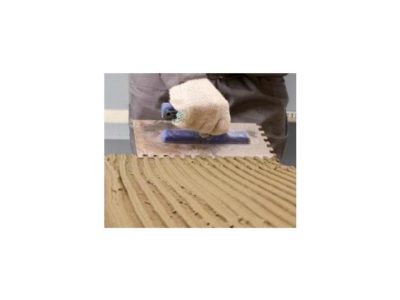

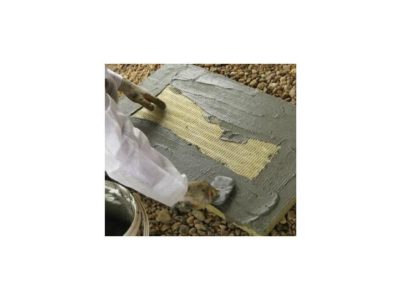

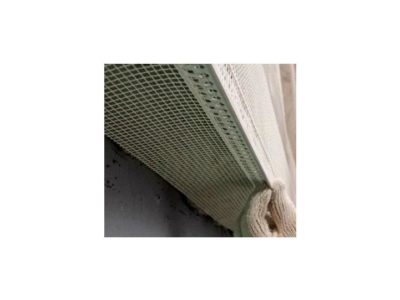

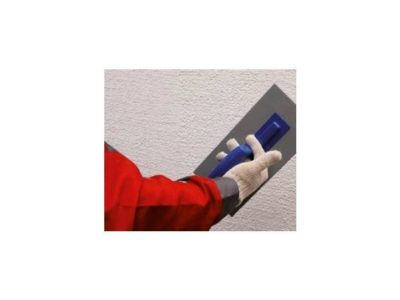

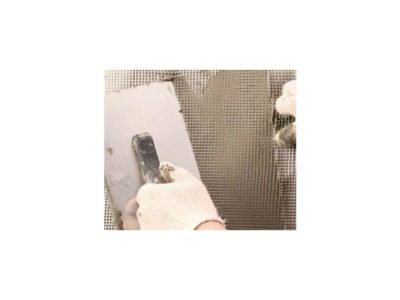

  7. Монтаж защитно-декоративного слоя. Если конструкция изолируется вне здания, то плиты необходимо дополнительно защитить от воздействия атмосферных воздействий и осадков. В качестве декоративно-защитного слоя может быть применено покрытие из минеральной штукатурки (по стеклосетке) или обшивка плитами ГКЛ, стальными кожухами и т.д. Для укрепления углов необходимо нанести клеевой раствор на поверхность плиты при помощи зубчатой терки. Затем установить угловой пластиковый профиль (профиль капельник по верхнему откосу), предварительно окунув его в растворе. Вдоль профиля необходимо уложить стеклосетку так, чтобы она заходила на обе плоскости от угла не менее чем на 150 мм, и окунуть ее в клей при помощи плоской терки. Подготовленный клеевой раствор необходимо наносить длинной теркой из нержавеющей стали на плиту вертикально в виде полосы. Толщина клея должна составлять около 3 мм. После нанесения клеевого раствора на отрезке, равном длине приготовленной сетки, его необходимо выровнять зубчатой стороной терки до получения одинаковой толщины раствора на всей поверхности. На свежий клеевой раствор нужно приложить приготовленный отрезок сетки, прижимая ее в нескольких местах к клею краем терки или пальцами. Гладкой стороной терки необходимо окунуть сетку в клеевом растворе. Полотна стеклосетки соединяются внахлест 100 мм. К нанесению внешнего декоративного слоя можно приступать только после полного высыхания защитного армированного слоя, но не ранее чем через 72 часа (при температуре окружающей среды 20 °С и относительной влажности воздуха 60%)! Армированный слой, представляющий собой основание под высококачественную штукатурку, должен быть идеально ровным. Все неровности и следы от терки следует зашлифовать среднезернистой наждачной бумагой. Перед нанесением декоративного слоя поверхность необходимо загрунтовать. Наносить декоративную штукатурку нужно обязательно одним движением, зависящим от той текстуры, которая нужна.
