Монтаж изоляции трубопроводов

Область применения: изоляция трубопроводов различных диаметров и широкой температурой применения.

Тип объекта: трубопроводы различного диаметра; используются на промышленных объектах и сооружениях гражданского назначения.

Группа горючести: Для трубопроводов с температурой не более 250 °С рекомендуется Мат Ламельный ТЕХНО. Для трубопроводов с температурой теплоносителя свыше 250˚С — Мат Прошивной ТЕХНО.

Предел огнестойкости: до 680°С в зависимости от диаметра теплоизоляционного материала.

Состав системы:

  1. Трубопровод.
  2. Цилиндр, Мат или Мат Прошивной или Мат Ламельный.
  3. Опорные скобы или кольца (при необходимости).
  4. Элемент крепления.
  5. Покровный слой.

Преимущества системы:

  • Для трубопроводов различного диаметра.
  • Широкая температура применения в зависимости от диаметра теплоизоляционного материала.
  • Несколько вариантов монтажа.
  • Тепло- и звукоизоляция.
  • Кашировка, исполняющая функцию антиконденсантного барьера (теплоизоляционный слой с алюминиевой армированной фольгой).
  • Установка дополнительной защитной оболочки обеспечивает не только красивый декоративный внешний вид, но и защищает материалы от воздействия окружающей среды и механических повреждений.

Необходимые материалы и средства индивидуальной защиты:

  • Пила.
  • Нож.
  • Рулетка.
  • Кусачки или ножницы по металлу.
  • Перчатки.
  • Респиратор.
  • Очки.

Обратите внимание!

  • Для трубопроводов ХВС и технологических трубопроводов с температурой транспортируемых веществ ниже 19 °С следует применять только фольгированные Цилиндры ТЕХНО.
  • Для трубопроводов ХВС и технологических трубопроводов с температурой транспортируемых веществ ниже 19 ºС следует применять только Маты ТЕХНО с покрытием из алюминиевой фольги с обязательной герметизацией швов алюминиевым скотчем.
  • Для трубопроводов с рабочей температурой свыше 200 ºС в качестве опорных элементов, обеспечивающих механическую прочность и эксплуатационную надежность конструкции, устанавливаются опорные скобы или кольца.
  • Для предотвращения повреждения покрытия из алюминиевой фольги металлическими бандажами, под бандажи рекомендуется устанавливать прокладки из рулонного стеклопластика или клейкой алюминиевой ленты.
  • Допускается не предусматривать устройство покровного слоя в теплоизоляционных конструкциях на основе каменной ваты с покрытием (кашированных) из алюминиевой фольги или стеклоткани, при условии, что изолируемый объект расположен в помещении, тоннелях, подвалах и чердаках зданий, и при канальной прокладке трубопроводов.

Метод крепления Цилиндрами Техно.

Сначала крепится теплоизоляционный материал, а затем покрывной.

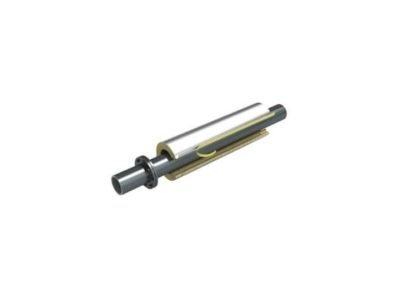

Целый цилиндр (с одним сегментом) устанавливается раскрытием сегмента и одевается на трубу. Если труба расположена горизонтально, то цилиндр устанавливается таким образом, чтобы стык продольного шва располагался ниже линии горизонта. Если цилиндр кашированный сверху алюминиевой фольгой, то продольный стык необходимо проклеить самоклеящимся нахлестом. Если труба расположена вертикально, то следует дополнительно установить разгружающие устройства для предотвращения сползания теплоизоляции и покрытия с шагом 3600 мм.

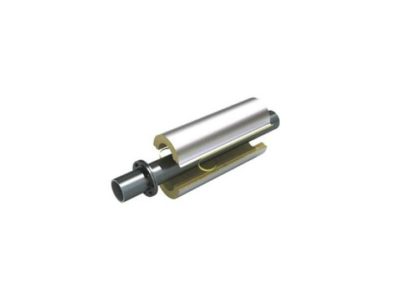

Цилиндры с несколькими сегментами устанавливаются на трубу по диаметру, плотно: сегмент к сегменту. Сегменты, кашированные фольгой, сначала проклеивают самоклеящимся нахлестом с одной стороны; затем прикрепляются на трубу и проклеивают стык с обратной стороны. Сегменты рекомендуется устанавливать с разбежкой продольных стыков между собой при многослойной изоляции и между соседними цилиндрами. Стыки соседних фольгированных цилиндров проклеиваются алюминиевым скотчем.

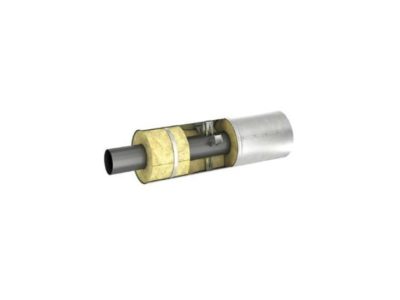

При толщине изоляции до 80 мм на один элемент цилиндра, длиной от 300 до 1200 мм, устанавливаются 2 ряда опорных скоб на расстоянии 100–150 мм от края. Три скобы устанавливаются в верхней части горизонтальной трубы под углом 45° между собой, и одна скоба устанавливается снизу. При толщине изоляции свыше 80 мм устанавливаются опорные кольца с шагом от 1200 мм до 3600 мм, в зависимости от типоразмера конструкции.

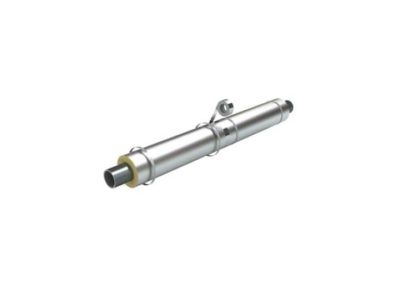

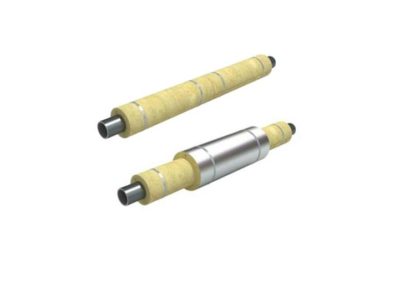

После установки цилиндров, сегменты необходимо стянуть при помощи хомутов из металлической проволоки, оцинкованной проволоки, стальной или пластиковой ленты. Шаг крепления для проволоки не более 300 мм, а для ленты – 600 мм. Проволока фиксируется скруткой, а лента – бандажными пряжками.

После установки и крепления теплоизоляционного материала, необходимо установить покрывной слой.

Метод крепления Матами ТЕХНО / Матами Прошивными ТЕХНО / Матами Ламельными ТЕХНО.

Сначала крепится теплоизоляционный материал, а затем покрывной.

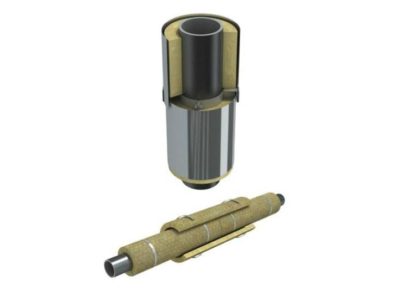

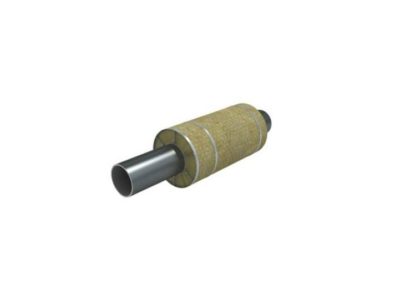

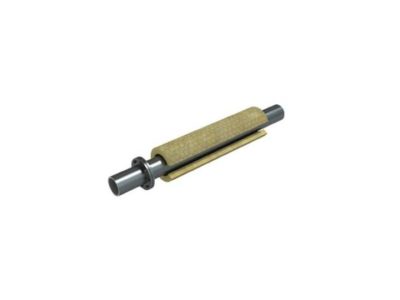

Маты наматываются на трубопровод в один или несколько слоев при этом теплоизоляционный слой монтируется с уплотнением по толщине. Маты с обкладкой сеткой из проволоки необходимо сшивать стальной проволокой по продольным и поперечным швам. На трубопроводы расположенные вертикально, рекомендуется устанавливать разгружающие устройства для предотвращения сползания теплоизоляции и покрытия с шагом 3600 мм. При монтаже матов в несколько слоев рекомендуется выполнять перекрытие швов нижележащих матов.

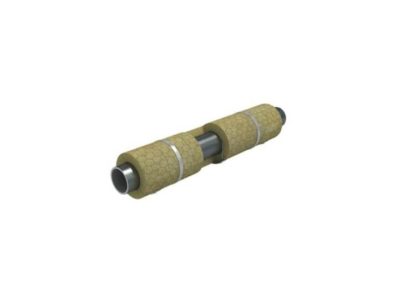

Горизонтальные трубопроводы с диаметром более 325 мм, каждый слой изоляции укрепляется подвесами из проволоки в нижней части трубопровода с шагом 500 мм. (мат прокалывается проволокой и закрепляется подвес на поверхности трубопровода скруткой).

При толщине изоляции до 80 мм на горизонтальных трубопроводах следует установить опорные скобы. При диаметре трубопровода от 108 мм скобы устанавливаются с шагом 600 мм по длине трубопровода. На трубопроводы диаметром от 430 мм скобы устанавливаются в ряд: 3 скобы сверху под углом 45° и одна снизу. При толщине изоляции 100 мм и более и диаметре трубопровода от 108 мм устанавливаются опорные кольца из стальной горячекатаной ленты 2×30 мм или 3×30 мм и стержней диаметром не менее 6 мм с шагом 3000 мм по длине трубопровода. Необходимо предусмотреть термоизоляционный слой между опорным кольцом и покровным слоем для предотвращения образования тепловых мостов, например, из асбестового картона.

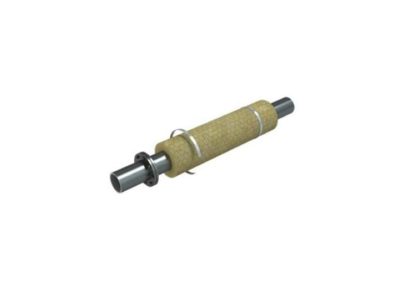

После установки матов с наружной поверхности их необходимо закрепить при помощи металлических бандажей из стальной ленты 0,7×20 мм или кольцами из проволоки диаметром 2 мм с шагом 300–600 мм.

После установки и крепления теплоизоляционного материала, необходимо установить покрывной слой.

Покровный слой оборачивается вокруг теплоизоляционного материала и фиксируется при помощи бандажей из стальных пластин или проволоки, заклепок диаметром 3,2 мм или самонарезающих винтов 4,2×13 мм, в зависимости от типа материала. Шаг установки бандажей 500 мм, а винтов или заклепок — 150 мм. Нахлест покровного слоя должен составлять не менее 20 мм при фиксации самонарезающими винтами или заклепками и не менее 50 мм при креплении защитного покрытия бандажами. Стыки листов защитного материала формируются путем загиба стыкуемых концов по диаметру не менее 5 мм. Все стыки листов покровного материала не должны быть слишком плотными и должны обеспечивать некоторую свободу движения стыкуемых концов. Покровный слой должен плотно прилегать к теплоизоляционному материалу и повторять его форму в случае технологического изменения профиля теплоизоляции.

Метод монтажа изоляции на узлах примыкания.

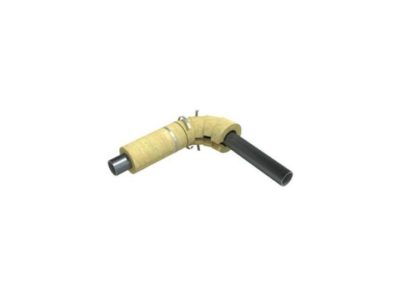

Колена и отводы изолируются цилиндрами, которые предварительно были нарезаны на сегменты. Затем, собирается нужный угол изгиба и вся конструкция крепится отдельным бандажом.

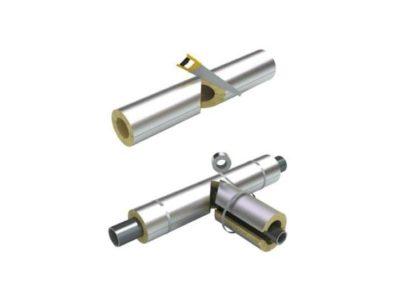

Трубопроводы в форме тройников крепятся следующим образом: формируются паз с помощью надреза конусной формы под углом 90°, диаметром не менее диаметра трубопровода, в теле одного цилиндра, а у другого цилиндра вырезается ответная часть с торца. Полученные сегменты монтируются стык в стык на тройнике.

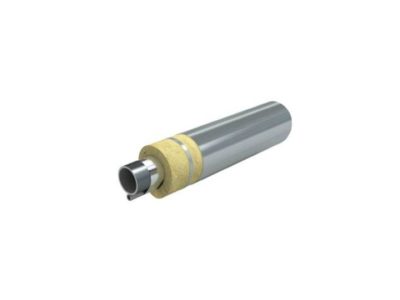

Трубопроводы с электропроводкой, пароспутником, электрокабелем и другими спутниками при необходимости покрываются алюминиевой фольгой, для равномерного распределения тепла по периметру трубы. И учитывая общий внешний диаметр конструкции трубопровода со спутником и ее рабочую температуру, на трубу устанавливается изоляция обычным способом. При этом продольный стык цилиндра рекомендуется располагать под углом к оси спутника.

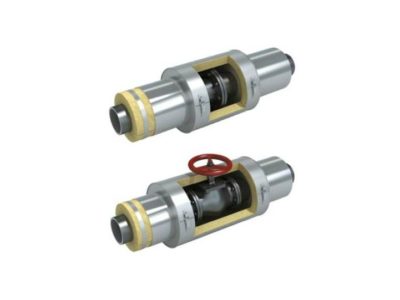

Для изоляции трубопроводной арматуры и фланцевых соединений применяется легкосъемная конструкция из изоляционных коробов. При этом изоляция основной части трубопровода подводится к фланцевому соединению на расстояние, равное длине соединительного болта плюс 20 мм, и закрывается торцевой крышкой. На фланцевое соединение или запорную арматуру устанавливается цилиндр, внутренний диаметр которого равен внешнему диаметру основной изоляции трубопровода, с нахлестом на основную изоляцию не менее 80 мм с обеих сторон. При необходимости в изоляции прорезается отверстие диаметром, равным диаметру задвижки. Изоляция закрепляется двумя бандажами с пряжками и поверх устанавливается съемная изоляция.

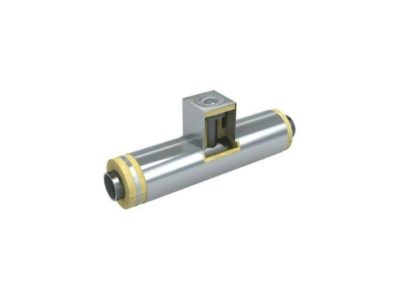

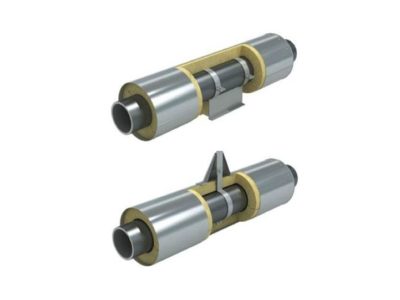

При изоляции участка трубопровода с контрольно-измерительной арматурой, в теплоизоляционном и покровном слоях необходимо проделать отверстие диаметром, равным диаметру патрубка, и устроить съемную конструкцию короба круглого сечения поверх арматуры с креплением на самосверлящие винты (минимум 4 шт). Пространство между патрубком и съемным коробом необходимо заполнить теплоизоляционным материалом. Все фиксирующие и опорные элементы трубопровода необходимо так же заизолировать теплоизоляционным материалом. Пространства между опорой и трубой должны быть заполнены теплоизоляционным материалом. Если трубопровод крепится подвесами, рекомендуется изготовить защитный кожух в виде конуса с жестким креплением только к основному защитному слою.
